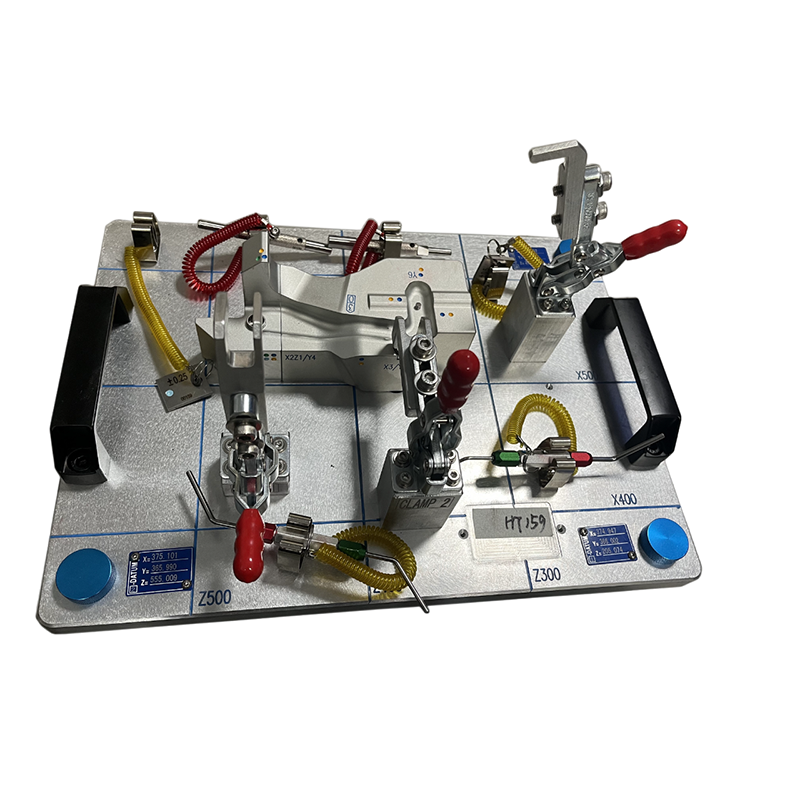

Fixtur för automatisk kontroll

Artikelnummer:HTCK-003
Produktstorlek: 101*46*40mm
Material: aluminium, mässing, brons, koppar, härdade metaller, rostfritt stål, stållegeringar

Skicka förfrågan

produkt introduktion

Produktspecifikation

produktnamn	Fixtur för automatisk kontroll
Artikelnummer.	HTCK-003
Produktstorlek	101 * 46 * 40mm
Material	Aluminium, mässing, brons, koppar, härdade metaller, rostfritt stål, stållegeringar
Noggrannhet	0.005-0.1 mm eller på din begäran
Färg	Anodiserade, aluminiumfärger, svarta eller enskilda delar kan anpassas efter kundens önskemål
Ytbehandling	Sandblästring, värmebehandling, Sandblästring, värmebehandling m.m
Bearbetningsutrustning	CNC, slipning, EDM, fräsmaskin, 3DCMM,
Logotyp metod	Lasergravyr, CNC-gravyr
Användande	Kontrollarmatur för bildelar, kontrollarmatur för flyg- och rymddelar, kontrollarmatur för industridelar
Förpackning	Trälåda eller på din begäran
Testanläggning	Tre koordinatmätmaskin, mikrometer, bromsok
Ledtid	15-20dagar efter att strukturen har godkänts
Standard	ISO9001, exportstandard

Definitionen av Checking Fixture

En automatisk kontrollfixtur är ett enkelt verktyg som används av industriproduktionsföretag för att kontrollera olika dimensioner av produkter (t.ex. bländare, rumsliga dimensioner, etc.), för att förbättra produktionseffektiviteten och kontrollkvaliteten, och är lämplig för massproducerade produkter, såsom bilar. delar, för att ersätta professionella mätverktyg, såsom släta pluggmätare, gängpluggsmätare och OD-mätare.

Fördelar med att använda Checking Fixture

Att tillhandahålla armaturer för bilkontroll som en mervärdestjänst kan vara mycket fördelaktigt, särskilt i branscher där precision och kvalitetskontroll är avgörande, såsom tillverknings- och fordonssektorn. HT Tool&Die kan inte bara tillhandahålla stämplingsverktyg utan kan också tillhandahålla kontrollfixturer; Här är några punkter som tillhandahåller kontrollfixturer kan tillföra värde för våra kunder:

Kvalitetssäkring: HT autokontrollarmaturer har strikta kvalitetskontrollstandarder att följa i varje produktionsbearbetning, vi har ISO9001-system som kan säkerställa att vår kontrollfixtur kan uppfylla kundens krav.

Tidsbesparingar:Vi har kvalificerad projektledning och produktionsledning, så att alla våra produktionsprocedurer har övervakats och avslutats i tid. Detta kan öka ledtidseffektiviteten i stor utsträckning.

Kostnadseffektivitet: Genom att minimera behovet av manuell inspektion och omarbetning kan HT-kontrollfixturer hjälpa våra kunder att sänka de totala produktionskostnaderna. Vår högsta ledning övervakade också materialinköp och produktionsprocedurer för att kontrollera kostnaderna, vilket kommer att förbättra vår kostnadskonkurrenskraft.

Basmaterialet för Auto Checking-fixturen

HT kontrollfixturer använder standard och högkvalitativt basmaterial för var och en av våra kontrollfixturer för att behålla livslängden på kontrollfixturerna.

Aluminiumbaser som är mer än 18" x 18" kräver en svetsad aluminiumbas med 4 hörnkuddar

Minimum, för stabilitet. Höjden på basen får inte vara mer än 6" och inte mindre än 4" i höjden,

och ska normaliseras före användning. Extra stöddynor kan behövas för längre baser.

Hållarfixturer: Konstruktionsstålrör (svetsade och spänningsavlastade) ska användas för att konstruera

hålla fixtur struktur. Kilar eller tvärslangar måste införlivas för att förstärka huvudstrukturen

Driftsekvens för kontroll av fixtur och mätare

Här är procedurerna för automatisk kontroll av fixturer:

Visuell inspektion för att kontrollera delens vassa kanter, sprickor och grader.
Använd GO- och NOGO-stift för att kontrollera storleken på hålen.
Gör delarna är bra att röra med referensstiftet och magneten
Justering av delen håll den väl i kontakt med näten och lata den med X/Y1/Z1 och Y2/Z2.
Stäng klämman Z1,Z2,Z3.
Använd P1-stiften för att kontrollera hålets position.
Använd avkännaren och trimmätaren för att kontrollera trim och yta som färgpunkter.
Detektera kanten på materialet visuellt, det är kvalificerat inom +/-1.5 rader och vice versa.
Anteckna resultat på inspektionsbladet.
Lossa och ta bort del.

Anmärkning: Kontrollfixturen/mätarna måste stå i en dammfri miljö med stabil temperatur och luftfuktighet när de används för att undersöka produkten.

Vår verkstad Utrustning

Vi har egen produktionsbearbetning, detta är lätt att kontrollera kvaliteten och kommer att få kostnadsbesparingar.

Certifiering

FAQ

F: Vilka är vi?

S: HT tool&die grundades 2016 och är beläget i Guangdong Kina, 90% av stämplingsformarna och kontrollanordningarna exporteras till utomeuropeiska marknaden och 10% av produkten är för den inhemska marknaden. Det finns totalt 85 personer i vår fabrik.

F: Hur kan vi garantera kvalitet?

S: Strikt kvalitetskontroll genom hela produktionsprocessen, Alltid ett förproduktionsprov före massproduktion; Alltid slutinspektion före leverans;

F: vad kan du köpa från oss?

A: Metallstämpelform, gjutform, metalldelar, kontrollfixtur/jiggar

F: Varför ska du köpa från oss och inte från andra leverantörer?

A: HT Tool and Die Co., Ltd. grundades 2016, vi är ett inhemskt företag som är professionellt inom verktygs- och formtillverkning och design för hushållsapparater och bilar. vi har ett skickligt och professionellt team med mer än 100 nyckelpersonal
