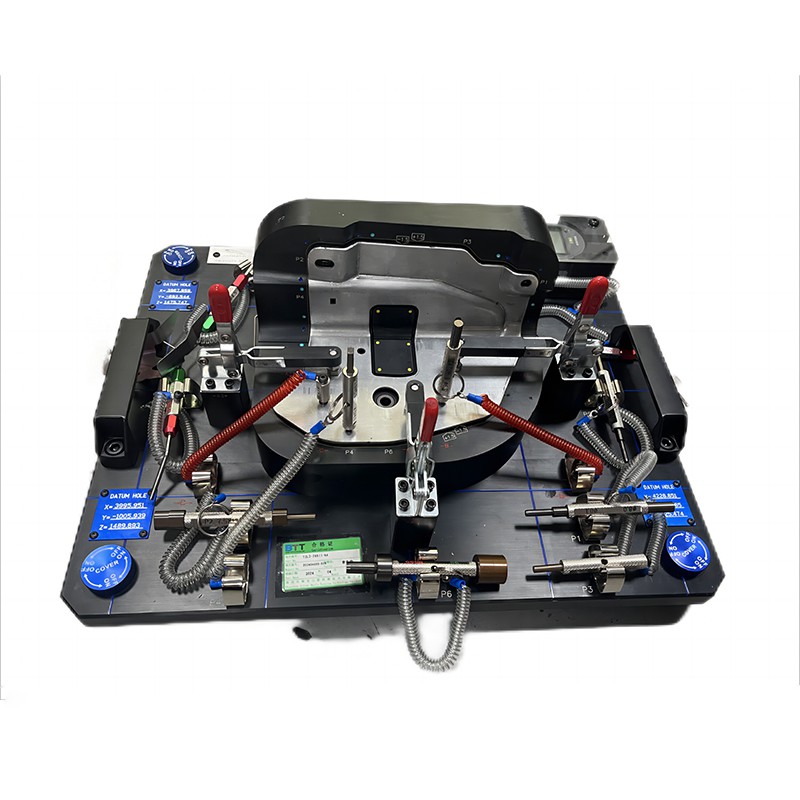

Kontrollerar fixtur

• Bildelar montering:

Kontrollfixturer används i stor utsträckning inom bilindustrin eller andra industrier för att verifiera dimensioner på komponenter som chassielement och inredningsdetaljer. De säkerställer att delarna passar ihop korrekt under monteringen och uppfyller stränga prestandastandarder.

• Massproduktionsmiljöer:

Om det finns stora mängder identiska eller liknande delar produceras, ger kontrollfixturer en kostnadseffektiv lösning för att säkerställa enhetlighet och precision. Detta är avgörande för att uppnå produktionsmål utan att kompromissa med kvaliteten.

• Byte av specialiserade mätverktyg:

Att kontrollera fixturer fungerar som ett mångsidigt alternativ till specialiserade mätverktyg som pluggmätare och OD-mätare. De erbjuder enkel drift samtidigt som de levererar noggranna mätningar, vilket gör dem lämpliga för ett brett utbud av tillverkningstillämpningar inom fordon, rymd, elektronik och så vidare...

Att kontrollera armaturer spelar en ovärderlig roll i tillverkningsindustrier som metallstämpling eller plastinsprutning, vilket hjälper till att säkerställa att produkter överensstämmer med önskade specifikationer och standarder. De har följande fördelar:

1. Det minskar eller eliminerar ibland ansträngningarna att markera, mäta och sätta ett arbetsstycke på en maskin, vilket ökar effektiviteten i produktionen.
2. Ökar bearbetningsnoggrannheten och säkerställer utbytbarhet.
3. Ökar produktiviteten på grund av ökning av frön, matningar och skärdjup, eftersom jiggar och fixturer ger hög fastspänningsstyvhet.
4. Ökar produktiviteten på grund av möjligheten att bearbeta två eller flera arbetsstycken samtidigt eller antalet skärverktyg.
5. Sparar arbetskraft genom att minska manuell hantering.
6. Det är enkelt att använda, halvkvalificerad arbetskraft räcker.
7. Ökar mångsidigheten hos verktygsmaskiner.
8. Arbetsstycket och verktyget är relativt placerade på sina exakta positioner innan operationen automatiskt inom försumbar tid. Så det minskar produktens cykeltid.
9. Variabiliteten i dimension i massproduktion är mycket låg så tillverkningsprocesser som stöds av användningen av jiggar och fixturer bibehåller en jämn kvalitet.
10. Det minskar produktionscykeltiden så att produktionskapaciteten ökar.
11. Det är möjligt att arbeta med mer än ett verktyg på samma arbetsstycke.
12. Det finns inget extra behov av att undersöka storleken på produkterna förutsatt att kvaliteten på använda jiggar och fixturer säkerställs, så detta sparar tid för kvalitetskontroll.

Att designa och skapa en kontrollfixtur är avgörande steg för att säkerställa precision i tillverkningsprocesser, med att skapa en som kräver noggrann planering, uppmärksamhet på detaljer och en djupgående kunskap om tekniska principer. Här är några steg som kan hjälpa dig genom denna process.

1. Först och främst måste informationsinsamlingen omfatta dimensioner, toleranser och eventuella speciella krav eller egenskaper som kräver inspektion.
2. När en 3D CAD-modell av din del har konstruerats med hjälp av speciell programvara, använd denna modell som grund för att designa dess kontrollfixtur. Att fokusera på att anpassa referenspunkter och se till att det finns tillgång till mätinstrument är avgörande för dess framgång i designen.
3. När CAD-modellen är klar, börja designa din armatur med lämpliga material som aluminium eller stål. Håll stabilitet, styvhet och enkel montering i fokus i detta skede av designen. Fixturer bör innehålla funktioner för att exakt positionera delar för mätning. Använd referensreferenser från tekniska ritningar för att exakt lokalisera dessa platser.
4. Överväg att inkludera olika mätare eller sensorer i din kontrollfixturdesign för att uppnå exakta mätningar, från enkla go/no-go-mätare till mer komplexa elektroniska sonder eller synsystem.
5. Innan du slutför din design, utför virtuella simuleringar om möjligt för att upptäcka eventuella störningar eller kollision med andra komponenter under drift och säkerställa funktionalitet och minska kostsam omarbete senare. Att göra detta hjälper till att garantera effektivitet samtidigt som det hjälper till att förhindra kostsamma omarbeten senare.
6. När designen är godkänd, verifiera den digitalt noggrant innan du går vidare med tillverkningen. CNC-bearbetningstekniker som fräsning och svarvning kan användas tillsammans med traditionella handverktyg som sågfilsborrar för att skära former och montera individuella komponenter enligt kundens specifikationer för slutmonterade produkter.
